一次吐血的音箱检修

/ 阅读:2541
作者: 飞飞

朋友来电,说郭亮老师(代表作:王菲《催眠》)的丹拿 AIR6 数字监听有点问题,让我看看。

经过电话沟通,确认是 Slave 端的音箱(Air 系列分为 Master/Slave 两种,相互用网线连接)没有高音,其实已经困扰郭亮老师一两年,不过毕竟编曲不是混音,一边没有高音也能勉强编。

如果是模拟音箱,起码有五六种可能性,数字音箱更复杂,要确认问题,先要逐步排除可能性。

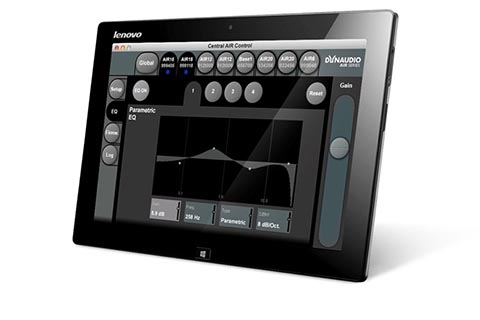

第一步我是希望确定是数字的问题、还是模拟的问题。因此我让郭亮老师先打开 AIR6 的音箱管理软件,看看设置有没有问题。

郭亮老师说原厂连接线丢了

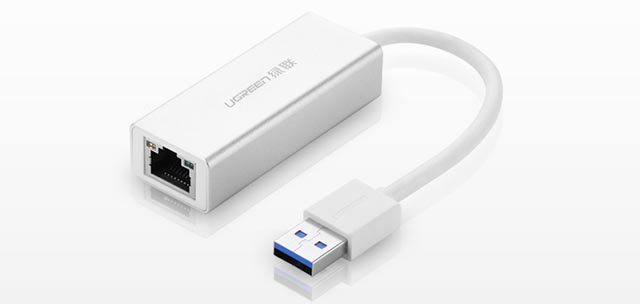

我想既然电脑是 USB 口,Air6 是以太网口(控制部分),于是我先让他找个“USB-以太网转接口”:


买回来结果连接不上 !

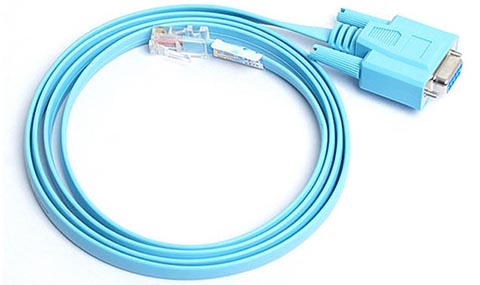

第二天,我意识到丹拿原厂的连线可能是有意义的——USB 先转 9 针 D-SUB(RS232 公头),然后 9 针 D-SUB(母头)再转以太网(RJ45)。于是我跟郭亮老师说去问总代理找一根。


第三天,总代理说原厂线——1200元一套(两根)!由于问题不确定,真下不了手!说不定买回来还解决不了呢?

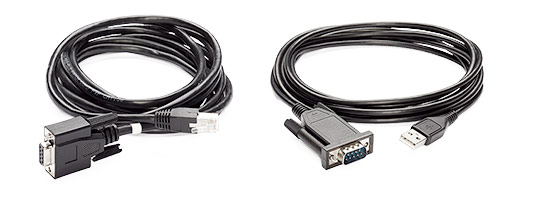

这时郭亮老师神奇地在淘宝上买到了这两根线,总共花了60块钱..



第四天,郭亮老师说还是连接不上

看来只能上门亲自确认了

第六天,我和同事来到他的录音棚

第一步我想确认是否单元出问题,这要把两边高音头对调一下。

当时带的 40W 烙铁,跟了我十年,居然没有把 Air6 高音头的线熔下来...看来是高温焊锡... 考虑了很久,我想可以把高音头的线剪下来,然后用我带的便宜焊锡焊回去。拆开后发现高音头是 Esotar D260,然后郭亮老师就去上网搜索去了... 当然找不到,之前我在 ebay 都没有找到...

结果换了正常的高音头还是没声

于是排除了单元问题

下一步是要排除功放问题,拆开背板当场吓尿,几乎集成了一台小电脑...

虽然我们拆过很多监听音箱

但 AIR 可能是内部最复杂的

其他高端监听喜欢把电源模块屏蔽起来,AIR 反过来——裸露的电源板,然后分别把高音模块、低音模块和功放模块单独用金属罩隔开。

忘了拍照,找张老外拍的 (角度不好)


讲回来,电路没有任何问题,没有焦味、没有电容爆浆、没有断线,我们把各个插头重新拔插了一遍依然不响。这就复杂了,原因依然很多,可能是数字设置、芯片烧坏等等...反正没辙。

然后我们就讨论了很久是返厂修、去东四(平安里电子市场)修、还是买一只 Slave、还是换一对简单的纯模拟音箱...

这时同事随口说了句:

“前面板的屏幕能设置吗 ?”

呃?之前我一直想的是连接电脑进行细致设置,一直没想到 Air 自身也可以进行简单设置,于是查了一下说明书,

恢复出厂设置是:Enter +开机键

这是我们最后的办法了,试一下

高音居然就出! 声! 了!

但这还不是高潮...

当我们皆大欢喜放歌测试时,又出现一个奇怪的现象——每次将自带线控的音量开到最小,Slave 音箱依然有声!听起来是高音头发出来的,没有低音!当时我又绝望了,难道是刚才拆箱把本来没事的音箱弄坏了?

于是又测试了半小时,完全没头绪

这时同事试了一下拔掉音箱电源重启,高潮来了——拔掉电源之后“高音头”依然有声!这不科学!结果同事发现音箱旁边有一只森海 HD600 的耳机...

原来“漏音”是耳机发出来的 !

三个人都崩溃了..下楼吃烤串


最后来一张同事(叉烧道道)和郭亮老师的合影。
