致敬经典,寻找传奇模拟之声 —— Limit Acoustic DM2 双通道话放上市

/ 阅读:575
作者: 叉烧日爆

Limit Acoustic 由北京盛图蓝音数字系统技术有限公司创立,多年从事录音与音频制作的经验,使他们萌生了想要独立打造经典音频设备的想法,为此成立了 ferrman 硬件研发工作室,致力于专业音频软硬件的研发与设计工作。

他们认为那些经典的模拟硬件创造出的充满年代感、标签式的声音可以被人传颂百年,不应该被后人遗忘,我们要做得工作就是让这些经典的声音复原、传承并且发展。

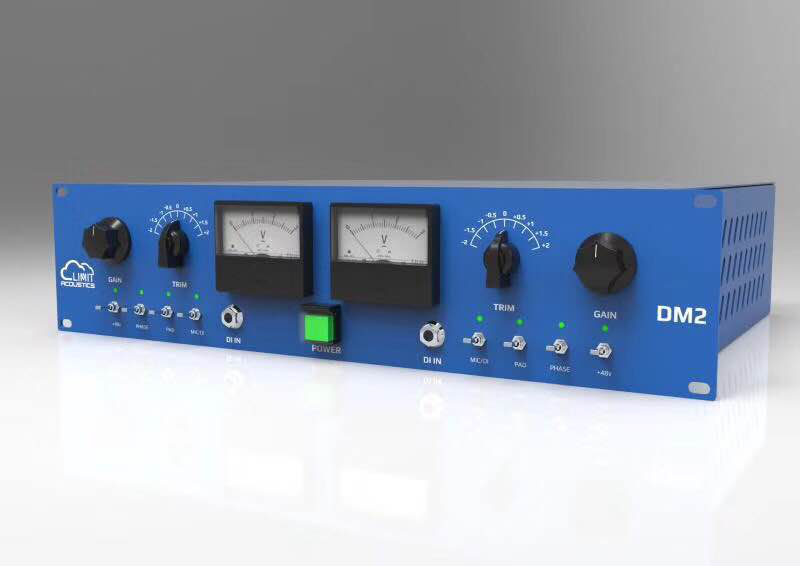

而DM2就是这样一款充满年代感、模拟味道十足的话筒放大器产品。它的年代感不仅仅体现在复古风格的外观,而是更加考究的声音品质。

整机内置全平衡电路,采用老工艺、老原料精心调试。全平衡电路的增益、输入阻抗、相位特性不可能做到绝对一致,设计不当的平衡电路甚至会产生一些新的噪音或失真,因此我们在设计和生产上依赖于优良的设计与元器件筛选精度,以及后期的精细调试,将产品的各种误差控制在一个很低的范围之内。在普通低电压话放中,放大器输出动态都受制于其电压供应状态。(注:此处与我们所理解的16-24bit录音概念类似。16bit只能提供96dB的动态范围;24bit能够提供144dB的动态范围。)所以我们采用了特殊的高电压电路构架,能够将设备的整体输出动态提升至130dB.设备的最大输出为:+32dBU的同时,THD的最大失真度仅为0.1%。

提到DM2就不得不说一下这款话放的历史由来。早在1984年,澳大利亚的一名著名的电器工程师Grame J.Cohen先生发明了一款全平衡无变压器JFET前置放大器技术。此项技术一经推出,便被当时的Philips Microelectronics飞利浦微电子公司所购买并使用,并联合制作出了全球第一款分立全平衡式话筒放大器(Philips OM1556)。注:对此话题感兴趣的朋友可搜索AES 相关技术手册 AES Preprint 2106 “Double Balanced Microphone Amplifier”
。

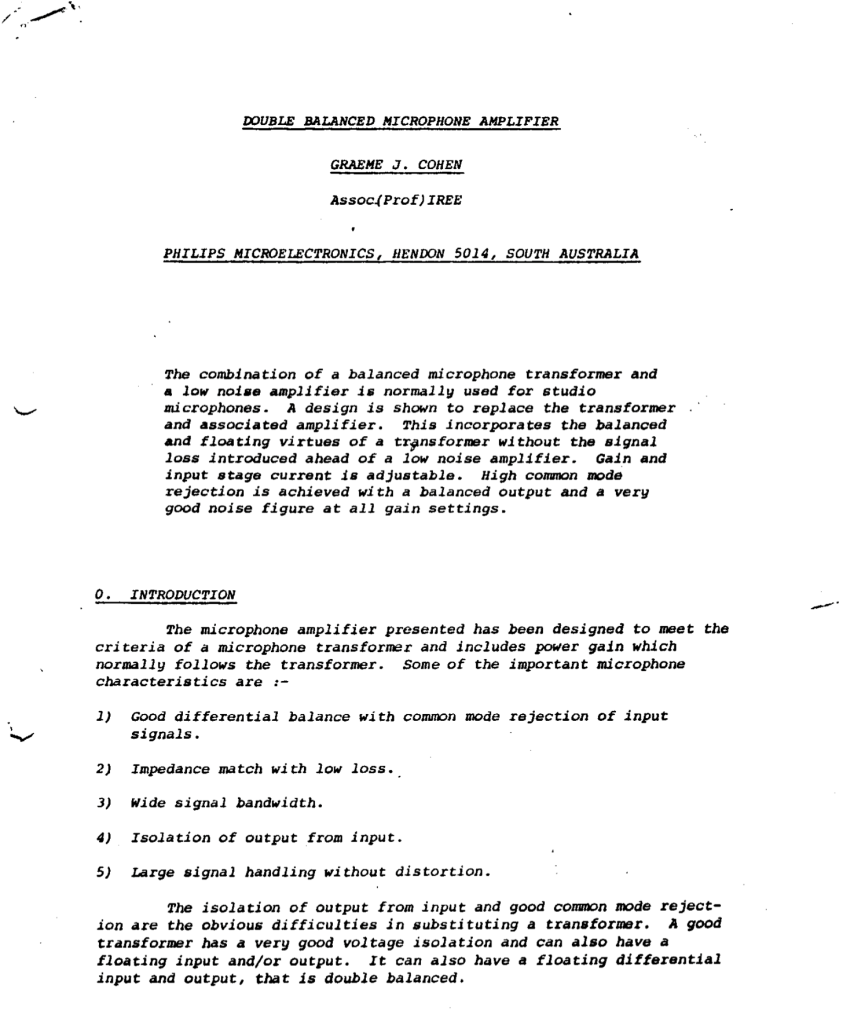

在那个年代,具体这项技术带来那些革命性的技术创新,我们可以参见一下Grame J.Cohen老先生的手稿。

1. 解决了CMRR(共模抑制)的相关问题,即使在极端放大的情况下,输出端也没有任何直流及相位偏移。

2. 没有阻抗匹配带来的相关问题

3. 信号带宽不受限制

4. 信号输入到输出端处于隔离状态

5. 对于大信号的掌控能力极高,而且没有失真。




纯手工双通道话筒放大器DM-2,前级采用了精密配对的高压分立件FET放大模块,整体皆采 用了A类放大模式,全程手工精细筛选的元器件保证了每一台,每一通道的一致性;整机增益高达62dB 。

24位步进式增益控制,通道匹配控制精度0.01dB。

话放整体使用体验中,声音表现透明、纯朴而准确,中频颗粒密度感十足,高频延展性极强,能轻松再现逼真的本质动态,为后期制作提供了极大的可操作空间。


技术参数及要求:

  • FET双通道话筒放大器
  • 冗余双电源保护设计
  • 精确配对的FET分立元件模块
  • 输入输出信号路径采用全平衡电路架构设计
  • 24级输入放大增益控制,控制步长2dB
  • 辅助修正±2dB输出增益控制,控制步长0.5dB
  • 全平衡XLR输入与高阻抗DI输入;
  • 增益快速衰减开关(PAD)
  • 立体声增益修剪控制(TRIM)
  • 双通道相位(PHASE)开关
  • 不小于+32 dBu的输出动态
  • 内置全屏蔽分立模拟线性电源
  • 防触碰功能电源开关
  • 双通道VU音量显示表
  • CNC氧化铝喷砂蓝色面板


LIMIT ACOUSTIC品牌产品详情咨询:

北京盛图蓝音数字系统技术有限公司

地址:北京市大兴区新媒体产业基地星光视界中心1B座-1111室

电话:010-60206630
