《京东618潮iN盛典》音频系统解析

/ 阅读:686
作者: DMT传新科技

6月18日是传统节日端午节,同时也正逢本年度年中互联网电商盛宴6.18,而是一次端午小长假中的促销活动想必将引起全国网民的一次购物狂欢。而作为6.18活动的发起者京东网也在深圳春茧体育馆中心为全国网民准备了一次大型的庆典活动——《京东618 潮iN盛典》。

这是一次属于网民的狂欢,除了众多的促销产品,此次《京东618 潮iN盛典》同时在腾讯视频独家直播,活动邀请国内当红歌手:罗志祥、简恺乐、迪玛希、毛不易、袁娅维、张杰、李荣浩、霍尊、徐佳莹、张碧晨、周笔畅、林宥嘉、汪苏泷、郁可唯、李宇春,风格各异的歌手,华丽炫目的舞台,丰富多彩的环节,必将为准备6.18摩拳擦掌的网友带来一剂强力的兴奋剂。

此次活动音频播出可谓是大牌云集:著名录音师娄炜老师进行播出终混及全景声混音,而音乐预混则由著名录音师鹿楠楠老师负责,最终生成立体声及5.1两个版本的音乐混音。这些在行业内备受尊敬的大师们组成的强大的制作班底绝对是确保演出及播出顺利的重要保障。

此次活动传新科技同以往一样,依托于自身在广点播出方面的设备及人员优势,在技术总监王宇菲的带队下,与腾讯演播技术中心的技术人员一同负责整个播出终混及音乐预混的系统搭建及保障工作。工欲善其事,必先利其器;传新科技为此次演出带来了诸多优秀的新产品及技术,充分满足腾讯对于播出的品控要求,同时为调音师带来了良好的工作环境。

播出终混方面,采用英国Solid State Logic Live L500 Plus及Live L300级联共同使用,作为汇聚现场Monitor、预混、视频外来等信号的终端从而完成播出终混工作,其中Monitor信号采集利用2台ML3224 MADI接口箱,并通过Black Light高密度光纤进行传输,借助 SSL Concentrator MADI BlackLight 转换器将多组 MADI 信号通过一组 BlackLight 光纤传输回调音台,大大提高了前期布线敷设的效率;另外系统中还采用美国 Avid S6L 32-D 调音台接入现场PA传递的信号,该系统采用Avid E6L-192 核心引擎作,Stage64接口箱作为远端接口,通过AVB AoIP 协议进行连接传输,S6L-32D 作为PA至终混调音台的前级混音台,并与SSL调音台互为主备共同完成播出混音工作。

此次线上播出采用全景声录制,立体声播出的形式,而全景声制作首先便对监听环境做出了要求;春茧体育馆内可用房间均为正方形,且房间内声场环境极差,过大的房间使得房间混响时间过长,光滑的墙壁及近乎矩形的结构令声音在墙壁间很容易产生梳状滤波,严重影响监听质量。我们房间内架设Truss架,并于周围悬挂吸音帘将这个问题解决。同时此次播出终混与音乐预混共使用20只Genelec 数字系列音箱,通过其DSP及GLM软件能够快速的对音箱一句现场神学环境进行频响修正,满足监听需求。

全景声系统的搭建中监听控制同样是重要的环节,在终混环境中,5.1.4音箱组的整体控制以及对10个声道的进行Mute、Solo等操作是控制的关键,而此次采用的监听控制解决方案是经过多次大型全景声直播节目考验,得到业内各位专家广泛认可的 TAC-System VMC-102全景声多通道监听控制器。VCM-102能够接驳2组MADI信号,可以从128通道音频中任意选择监听源,能够支持最大128Ch监听输出,这令系统中架设的5.1.4杜比全景声监听能够非常便捷的被VMC-102控制。

混音师还可以将多个声道音箱自定义编组,分别进行solo或者哑音操作,便于检查声场效果;还可以方便的修正每一路监听输出的Trim level,更精确的调整声压级;内置的downmix功能,可以将杜比全景声5.1.4下变换到5.1,再下变换到立体声甚至单声道;在直播系统中,监视画面往往与声音输出系统有延时,VMC-102内置的声画同步延时功能,可以方便修正监看画面与音箱输出的延时;由于杜比全景声的制作流程,除了监听调音台输出的PGM,还要监听杜比DP590渲染器输出的5.1.4信号,以及DP590下变换的仿真监听,甚至还要切换立体声播出信号来对比杜比全景声的混音响度比例,因此大量的外来监听多声道输入源是必须的,VMC-102的128CH MADI 输入可以轻松应对。

这次活动众多当红艺人加盟献唱,为了让线上收看的观众能够体会近乎于现场的临场感,感受现场的热情与活力,在播出信号中加入观效成为必要环节,从而观效话筒的布置是必不可少的重要环节,也是杜比全景声营造的主要手段。根据主办方提供的舞台设计,以及观众座位安排,经过先期在图纸上进行规划后再依据现场再根据实际情况调整,最终才形成。这次的舞台安排在场地的最西侧,场地的剩余三面为观众;而内场基本布置满坐席,由于考虑到安全等方面,最终将观效话筒固定于外场围栏外,并斜向指向观众席区域,此区域话筒主要采用超指向枪式话筒,Sennheiser 416,DPA 4017。同时为了拾取内场观效,在确保安全放置话筒的情况下,我们布置了4只Sennheiser 8070 超指向枪式话筒,其超长的干涉管足矣在远距离上拾取指向区域的观效。

另外,在靠近扩声调音位的区域再放置一组DPA 4006A 全指向配对立体声话筒的,用来拾取现场整体的氛围。彩排时,娄炜老师先期对观效话筒进行简单的声学定位,将不同位置的话筒pan到全景声声场的合适位置,最后在实际直播前,观众入场后的短暂时间内,又进行了微调。直播中,根据节目的情况,不断调整电平比例,确保一个平衡的、真实的融合度。无论是现场扩声音箱爆发出热烈的气氛,还是观众大合唱时的震撼,哪怕是最远处一个女歌迷的嘶喊,都能让你“全方位心醉神迷”,这就是我们创作杜比全景声的意义。

音乐类节目的核心是音乐,所以此次音乐预混系统配置了Universal Audio Apollo系列硬件模拟器音频接口,通过内置的UAD-2硬件模拟DSP可以实现极高还原度的模拟效果,尤其是被模拟的设备中有部分已经停产多年,可其优秀的具有强烈个性的声音特点至今依旧是音乐混音中不可缺失一部分,这令Apollo在音乐混音中占有了重要的位置。另外我们还在音乐预混系统中加入了RTW 31900 环绕声监听控制器,作为RTW出品的产品,其必然内置了RTW最负盛名的响度监测及房间声场相位表。监听控制与响度检测的结合能够充分节省空间,且在使用逻辑上也保持一致。

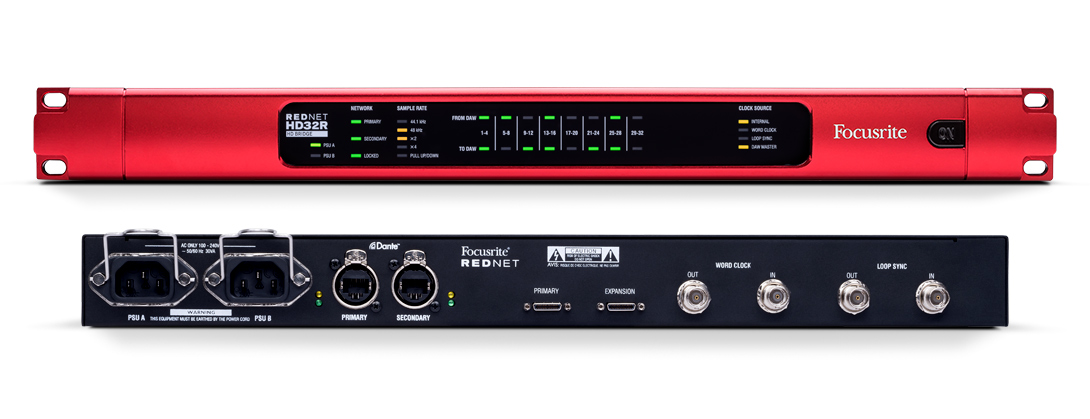

由于这是一个多艺人的大型活动,每个艺人的声音特性与需求均不相同,这令音乐混音师和播出混音师都增加了工作量,同时也由于每个艺人的表演时长较短,很难在几次彩排中完成全部的调试。为此我们在播出混音和音乐混音中都架设了128Ch Pro Tools DAW,将艺人彩排的节目干通道进行录制,彩排结束后通过回放的形式进入调音台进行调试混音。此次我们同时使用了2中不同的 Pro Tools接口,Avid HD MADI 及Focusrite RedNet HD32R;HD MADI 是标准的 Pro Tools MADI 音频接口,可在 Pro Tools | Ultimate 系统中实现64Ch I/O,而 HD32R 则是符合 Avid 认证的 Dante 协议 AoIP 接口,通过这两种方式将依据不同系统的接口及信号流程来接入主系统中,以最大化便捷系统搭建及调试。


至此,音乐预混和播出终混的系统框架已经完成,又一个满足立体声至杜比全景声直播的系统在深圳春茧体育馆正式启用。

总结来说,到今天传新科技已经和各大机构合作进行了近百场的大型直播,随着技术的变革我们的工作模式也在不断的发生着改变。记忆中几年前在 AoIP 还未完全普及之时,我们提心吊胆却又充满期待的将 Dante 网络带入到直播中,而如今传新科技已经利用 Dante 网络已经多次撑起了整场直播。我们满怀欣喜却又敬畏的审视着当今的广电系统,AoIP 这几个简单的字母带来的是一片崭新的天地,而其中的风光旖旎却又充斥着未知。当最具有传统模拟精神的录音后期系统与 AoIP 结合在一起时,我们仿佛看到了一个全新的变革:共享、灵活、简洁,单其中运用的技术却与传统音频行业大相径庭。这可能是一个最好的时代,我们将 IT 行业多年的精粹纳为己用;也可能是一个最坏的时代,仿佛一瞬间我们的经验与知识都在这个 AoIP 的时代变得不再权威。不过应该庆幸的是这个行业一直在向着更为伟大的方向去发展着,那些铭刻着行业发展历史的模拟电路在各大厂家的努力下以全新的数字化的方式再次登上舞台,而崭新的 AoIP 也在用更为简介的美感去吸引着我们的关注。而对于传新科技最为幸运的是,我们始终不忘向前。

最后,我们不可否认的是随着互联网在国内的飞速发展,国内顶级互联网企业的扩张方向早已从曾经的单一线上服务发展为线上线下结合的多方向扩散式发展。正如互联网行业的口号去中心化一般,这些各个领域的老牌互联网公司及新兴的独角兽公司纷纷发力,在线下活动投入的成本与精力将不断提高,可以预料的将会有越来越多的顶级规模线下活动陆续铺开;而作为经历过多场互联网公司大型活动的我们将继续努力,随着上游需求方对于节目的要求不断提高,我们也将结合自身优势与经验,将服务支持继续提高。
